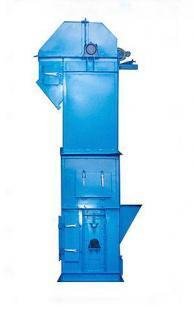

產品簡介
TH環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料。TH型是一種圓環鏈斗式提升機采用混合式或重力卸料，挖取式裝料。牽引件用合金鋼高度圓環鏈。中部機殼分單、雙通道兩種形式為機內重錘箱恒力自動張緊。鏈輪采用可換輪緣組合式結構。使用壽命長，輪緣更換工作簡便。下部采用重力自動張緊裝置，能保持恒定的張緊力，避免打滑或脫鏈，同時料斗遇到偶然因素引起的卡殼現象時有一些容讓性，能夠有效地保護下部軸等部件。該斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、糧食等。TH型斗式提升機用于各種散狀物料的垂直輸送。適用于輸送粉狀、粒狀、小塊狀物料，物料溫度在250℃以下。
適用行業
適用于煤炭、礦山、冶金、糧食等產業。
適用物料
主要適用于輸送粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等溫度不超過250℃的物料。
產品結構
TH斗式提升機驅動裝置為YY型（即ZLY或ZSY型減速機和Y型電機配用）安裝方式為左裝或者右裝 。

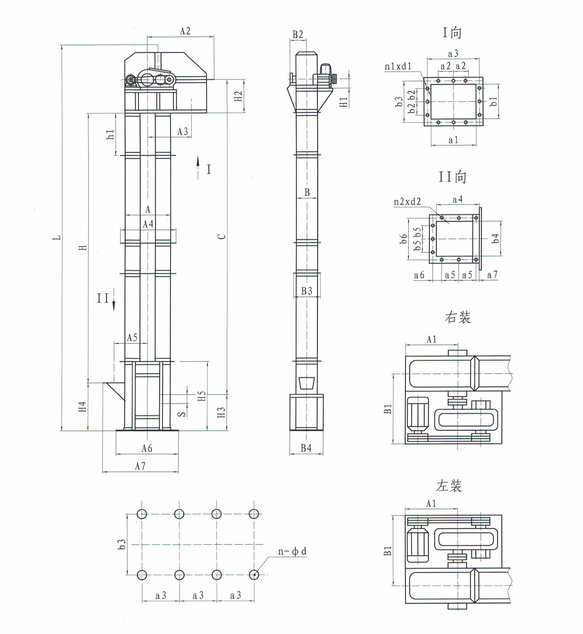

圖一、TH型斗式提升機安裝簡圖
工作原理
TH系列環鏈斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機輸送量365m3/h，提升高度為50m。
產品特點
1、輸送量大，相同斗寬的TH型與HL型相比，輸送量增大近一倍；
2、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；
3、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；
4、牽引件為低合金高強度園環鏈，經適當?shù)臒崽幚砗螅哂泻芨叩目估瓘?qiáng)度和耐磨性，使用壽命長。

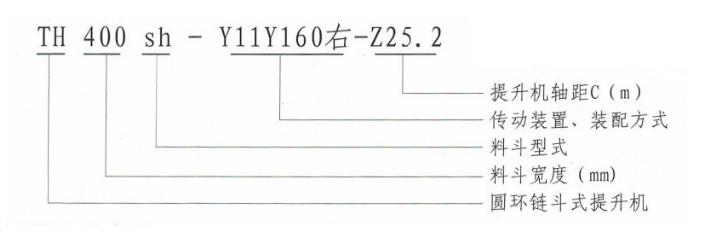

型號說明
技術參數
TH系列斗式提升機主要技術參數表
| 型號 | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 |
| 輸送能力（m3/h） | zh | 16 | 21 | 30 | 35 | 58 | 73 | 114 | 150 | 240 | 360 |
| sh | 23 | 32 | 48 | 59 | 94 | 118 | 485 | 240 | 360 | 540 |
| 料斗容量 （L） | zh | 1.2 | 2. 1 | 3 | 3. 8 | 5. 9 | 9. 3 | 15 | 24 | 38 | 60 |
| sh | 1.9 | 3. 2 | 4. 8 | 6 | 9. 5 | 15 | 24 | 38 | 58 | 95 |
| 斗距 | 350 | 400 | 450 | 512 | 512 | 688 | 688 | 936 | 936 | 1001 |
| 鏈圓鋼直徑×節（mm） | Φ12×45 | Φ18×64 | Φ22×86 | Φ24×86 | Φ28×92 |
| 單鏈條破斷強度（KN） | ≥170 | ≥320 | ≥480 | ≥560 | ≥660 |
| 料斗速度(m/s） | 1. 3 | 1. 3 | 1. 2 | 1.4 | 1.4 | 1. 5 | 1. 6 | 1. 6 | 1. 6 | 1.6 |
| 鏈輪轉數（r/min） | 62. 5 | 62.5 | 46. 8 | 42. 5 | 37.6 | 35. 8 | 31. 8 | 30. 5 | 30. 5 | 28 |
| 物料*大塊 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 75 | 85 | 100 |
注：1、表中料斗容積為料斗盛水時容積，與實際填充量相似。
2、漲緊力計算：G=40+0.232Q.H
3、式中：Q-輸送量（t/h），H-提升高度
安裝尺寸
TH系列斗式提升機主要安裝尺寸表
單位
斗提機
型號 | 整機結構尺寸 | 地腳孔尺寸 | 上部機殼尺寸 | 下部機殼尺寸 | 中部機殼尺寸 |
| L | H | H3 | S | a3 | b8 | n×Φd | H2 | A2 | B2 | H5 | A6 | A7 | B4 | A | A4 | B | B3 |
| TH160 | C+1300 | C-750 | 750 | 200 | 400 | 350 | 6×Φ18 | 900 | 1000 | 295 | 1500 | 1131 | 1330 | 497 | 1000 | 1105 | 280 | 385 |
| TH200 | C+1350 | C-750 | 750 | 200 | 400 | 425 | 900 | 1000 | 340 | 1500 | 1131 | 1374 | 506 | 1000 | 1105 | 255 | 460 |
| TH250 | C+1500 | C-950 | 850 | 200 | 340 | 496 | 8×Φ22 | 1000 | 1190 | 376 | 1800 | 1346 | 1649 | 598 | 1180 | 1362 | 400 | 532 |
| TH315 | C+1600 | C-900 | 900 | 250 | 350 | 571 | 1120 | 1267 | 443 | 1800 | 1416 | 1825 | 695 | 1250 | 1396 | 475 | 621 |
| TH400 | C+1760 | C-950 | 950 | 250 | 400 | 658 | 1250 | 1394 | 518 | 1900 | 1566 | 2080 | 793 | 1400 | 1546 | 560 | 706 |
| TH500 | C+2000 | C-940 | 1060 | 250 | 360 | 788 | 10×Φ26 | 1400 | 1545 | 579 | 2000 | 1808 | 2380 | 910 | 1600 | 1768 | 670 | 838 |
| TH630 | C+2300 | C-950 | 1250 | 300 | 400 | 918 | 1600 | 1706 | 644 | 2200 | 2028 | 2720 | 1066 | 1800 | 1968 | 800 | 968 |
| TH800 | C+2390 | C-880 | 1320 | 300 | 450 | 1100 | 1800 | 1866 | 709 | 2200 | 2208 | 3110 | 1216 | 2000 | 2148 | 1000 | 1148 |
| TH1000 | C+2650 | C-950 | 1400 | 300 | 410 | 1360 | 12×Φ32 | 2000 | 2065 | 825 | 2350 | 2460 | 3560 | 1460 | 2200 | 2370 | 1200 | 1370 |
| TH1250 | C+2780 | C-1000 | 1500 | 320 | 450 | 1570 | 2400 | 2221 | 910 | 2500 | 2660 | 4040 | 1710 | 2400 | 2570 | 1450 | 1520 |
單位
| 斗提機型號 | 卸料口尺寸 | 進料口尺寸 |
| h1 | A3 | a1 | a2 | a3 | b1 | b2 | b3 | n1×d1 | H4 | A5 | a4 | a5 | a6 | a7 | b4 | b5 | b6 | n2×d2 |
| TH160 | 900 | 760 | 500 | 180 | 565 | 280 | 180 | 345 | 10×Φ12 | 1120 | 615 | 180 | 70 | 120 | 20 | 150 | 100 | 210 | 6×Φ10 |
| TH200 | 900 | 790 | 500 | 280 | 565 | 355 | 235 | 420 | 1120 | 640 | 224 | 94 | 140 | 20 | 200 | 120 | 250 |
| TH250 | 1000 | 890 | 630 | 225 | 700 | 400 | 250 | 476 | 1250 | 765 | 280 | 107 | 180 | 28 | 250 | 160 | 296 | 6×Φ12 |
| TH315 | 1120 | 940 | 630 | 225 | 700 | 475 | 225 | 551 | 12×Φ14 | 1250 | 830 | 355 | 170 | 145 | 25 | 315 | 145 | 375 | 9×Φ10 |
| TH400 | 1250 | 1060 | 710 | 250 | 780 | 560 | 250 | 630 | 1400 | 960 | 450 | 95 | 180 | 30 | 375 | 180 | 445 |
| TH500 | 1400 | 1215 | 800 | 300 | 880 | 670 | 300 | 750 | 12×Φ18 | 1600 | 1125 | 560 | 140 | 210 | 30 | 475 | 200 | 545 |
| TH630 | 1600 | 1315 | 900 | 350 | 980 | 800 | 350 | 880 | 1800 | 1290 | 710 | 115 | 200 | 30 | 600 | 180 | 670 | 12×Φ14 |
| TH800 | 1800 | 1550 | 1000 | 300 | 1080 | 1000 | 300 | 1080 | 16×Φ18 | 2000 | 1485 | 900 | 160 | 250 | 30 | 750 | 200 | 830 |
| THl000 | 2000 | 1750 | 1100 | 300 | 1200 | 1200 | 350 | 1300 | 2140 | 1700 | 1120 | 230 | 300 | 35 | 950 | 250 | 1040 |
| TH1250 | 2400 | 1850 | 1200 | 350 | 1300 | 1450 | 404 | 1550 | 2300 | 1940 | 1400 | 360 | 350 | 35 | 1180 | 300 | 1270
|
